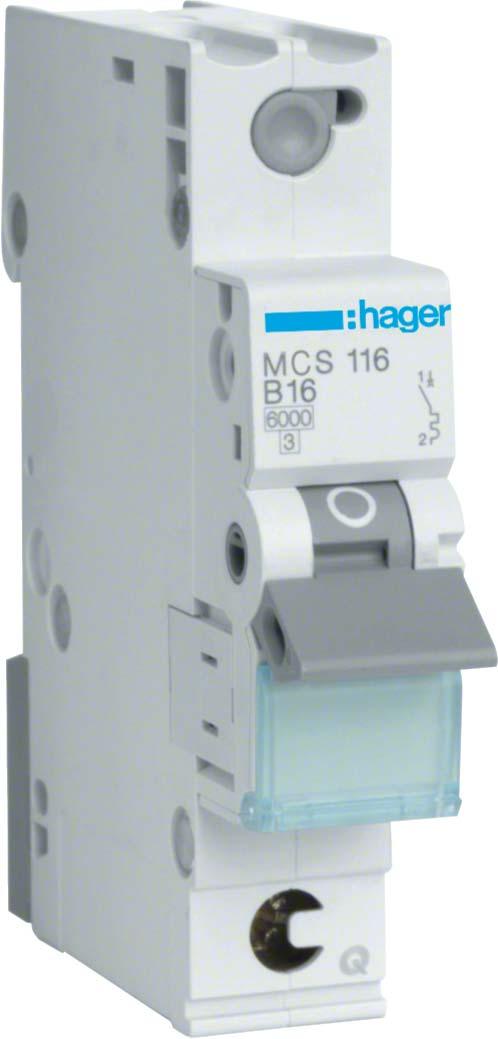

Архітектура
| Кількість захищених полюсів: |
1 |
| Кількість полюсів: |
1 P |
| Тип полюса: |
1 P |
| Крива: |
C |
Функції
| Паралельно перемикання нейтралі: |
ні |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: |
6 kA |
| Номінальна робоча напруга змінного струму: |
230 / 400 V |
| Тип напруги живлиння: |
AC |
| Частота: |
50/60 Hz |
Напруга
| Номінальна напруга ізоляції: |
500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: |
4000 V |
Електричний струм
| Номінальний струм: |
16 A |
| Номінальна відключаюча здатність згідно з EN 60898: |
6 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: |
1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: |
5 / 10 In |
| Значення струму короткого замикання 230 В 50 Гц: |
6 kA |
| Відключаюча здатність для 230В (EN 60947-2): |
6 kA |
Електричний струм / температура
| Номінальний струм при -15°C: |
21,33 A |
| Номінальний струм 20 ° C: |
17,32 A |
| Номінальний струм 30 ° C: |
16 A |
| Номінальний струм при 35°C: |
15,6 A |
| Номінальний струм 40 ° C: |
15,03 A |
| Номінальний струм 45 ° C: |
14,46 A |
| Номінальний струм 50 ° C: |
14 A |
| Номінальний струм 55 ° C: |
13,31 A |
| Номінальний струм 60 ° C: |
12,74 A |
| Номінальний струм 65 ° C: |
12,17 A |
| Номінальний струм 70 ° C: |
11,59 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: |
1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: |
0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: |
0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: |
0,85 |
| Корегуючий коефіціент магнітного розчеплювача при 100 Гц: |
1,1 |
| Корегуючий коефіціент магнітного розчеплювача при 200 Гц: |
1,2 |
| Корегуючий коефіціент магнітного розчеплювача при 400 Гц: |
1,5 |
| Корегуючий коефіціент магнітного розчеплювача при 60 Гц: |
1 |
Потужність
| Максимальна втрата потужності на полюс відповідно до стандарту виробу: |
3,5 W |
| Загальна розсіювана потужність під номінальним струмом: |
2,32 W |
| Розсіювана потужність з розрахунку на кожний полюс: |
2,32 W |
Витривалість
| Електрична тривкість кількості циклів: |
4000 |
| Кількість механічних процесів: |
20000 |
Розміри
| Глибина встановленого виробу: |
70 mm |
| Висота встановленого виробу: |
83,4 mm |
| Ширина встановленого виробу: |
17,5 mm |
Монтаж
| Підходить для вбудованого монтажу: |
так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: |
1 / 25 mm² |
| Секція виходу гвинта при нерухомому дроті: |
1 / 35 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: |
1 / 35 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: |
1 / 25 mm² |
| Тип з’єднання: |
QuickConnect |
Стандарти
| Стандартний текст: |
EN 60898-1 |
| Європейська директива WEEE: |
пов'язаний |
Безпека
| Захисне виконання ІР: |
IP20 |
Умови використовання
| Робоча температура: |
-25…70 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: |
2 |
| Клас обмеження енергії I²t: |
3 |
| Висота: |
2000 m |
| Температура зберігання / транспортування: |
-25…80 °C |
Ідентифікація
| Форм-фактор для захисних пристроїв: |
PD |
