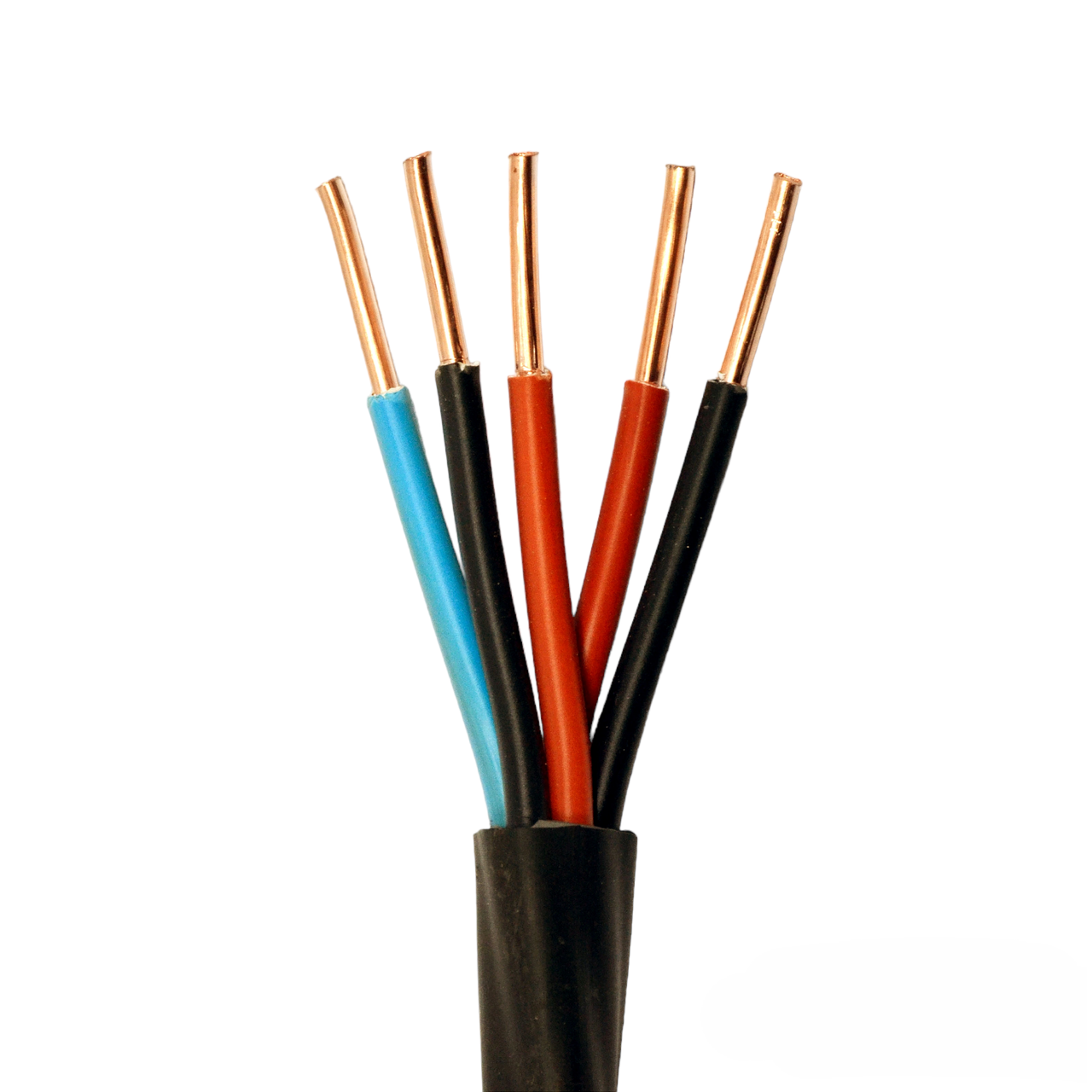

Кабель ВВГ нг 5х4,0 мм.2.

Кабель ВВГнг на 660, 1000 В по ТУ 16-705.426-86 і Кабель ВВГнг-нд по ТУ У 31.3-2006134-033-2004

    Силові кабелі з мідними струмопровідними жилами, з ПВХ ізоляцією в оболонці з ПВХ пластикату зниженої пального (з низьким коефіцієнтом димовиділення під час горіння для ВВГ нг-нд).

  Застосовуються для передавання та розподілу електричної енергії в стаціонарних установках
на номінальну змінну напругу 660 В і 1000 В частоти 50 Гц.
  Для прокладання в сухих і вологих виробничих приміщеннях, на спеціальних кабельних естакадах, у блоках, а також для прокладання на відкритому повітрі.
Кабелі не поширюють горіння.
                                                                 Конструкція
      1. Струмопровідна жила мідна, однодротова або багатодротова, круглої або секторної форми, 1 або 2 класу за ГОСТ 22483-77.
      2. Ізоляція полівінілхлоридний пластикат ПВХ. Ізольовані жили багатожильних кабелів
мають чудове забарвлення.
      3. Скрутка ізольовані жили двох-, трьох-, чотирьох- і п'ятижильних кабелів скручені; двожильні кабелі мають жили однакового перерізу трьох-, чотирьох- і п'ятижильних мають усі жили однакового перерізу або одну жилу меншого перерізу (житу заземлення або нулевую).
      4. Оболонка ПВХ пластикат зниженої пального (з низьким коефіцієнтом димовиділення під час горіння для ВВГ нг-нд).
                                           Техніко-експлуатаційні характеристики
Випробувальна змінна напруга частотою 50 Гц (10 хв):
     на напругу 0,66 кВ: 3 кВ
     на напругу 1,0 кВ: 3,5 кВ
Макс. допустима температура нагрівання жил під час експлуатації: +70 °C
Допустиме нагрівання жил в аварійному режимі: не більш ніж +80 °C
Максимально допустима температура нагрівання жил за струмів К.З. упродовж 4 секунд: +160 С. Відносна вологість повітря за температури до +35 °C: до 98%
    Температурний діапазон:
експлуатації: від -50 °C до +50 С
прокладки та монтажу: не нижче ніж -15 °C.
    Радіус вигину кабелів під час прокладання та монтажу:
одножильних: не менш ніж 15 зовнішніх діаметрів кабелю
багатожильних: не менш ніж 7,5-ї зовнішньої діаметри кабелю
   Будівельна довжина кабелів для перерізів основних жил:
від 1,5 до 16 мм2 не менш ніж 450 м
від 25 до 70 мм2 не менш ніж 300 м
від 95 мм2 і вище не менш ніж 200 м
Термін експлуатації кабелів: не менш ніж 30 років.
